修改TT的配色

| Comments

What is TT?

TT是一个16位的dos打字程序,已经有很久的历史了,现在基本只能在dosbox里面跑起来。

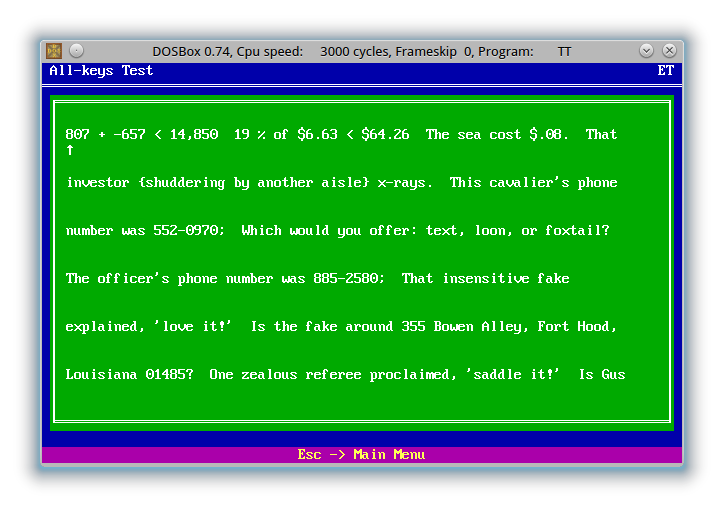

TT的配色非常的鲜艳,艳绿色的背景配上白色文字,直接就要亮瞎我的狗眼。

如果连续对着这种颜色几个小时,眼睛都看不清楚东西了。所以我希望可以修改一下配色。改成不那么刺激的配色。

至于为什么要用TT呢,这是个好问题,我想最重要的一点是跨平台,虽然不是TT的功劳…….

修改方案

做完mini项目,决定开始动手改配色。想了一会,能够想到3种方案:

方案一是修改TT,这样的话其他人就不需要再修改了,不过TT是一个16位的dos程序,除了dos里面自带的非常难用的debug.exe,找不到其他好用的16位反汇编工具,所以就放弃这种方案。

方案二是修改dosbox,在dosbox这一层修改颜色映射。dosbox是C++写的,结构比较清晰,方便修改。

方案三是写一个第三方程序,修改dosbox这个窗口显示的颜色,这个在kde下会相对比较好做,不过不具备跨平台性。所以不考虑这种情况。

如何开始?

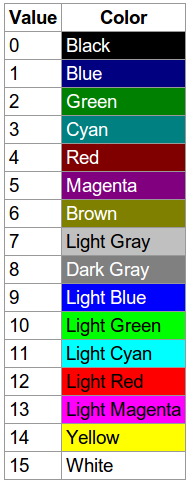

VGA的颜色表1如下:

通过对比,我们很容易知道原来的TT的那恶心的绿色是10 Light Green。

我的想法是将所有TT用到的颜色在dosbox那里修改。

我们打开dosbox的源码在src/hardware/vga_draw.cpp里面的有一段是绘制文字的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static Bit32u FontMask[2]={0xffffffff,0x0};
static Bit8u * VGA_TEXT_Draw_Line(Bitu vidstart, Bitu line) {
    Bits font_addr;
    Bit32u * draw=(Bit32u *)TempLine;
    const Bit8u* vidmem = VGA_Text_Memwrap(vidstart);
    for (Bitu cx=0;cx<vga.draw.blocks;cx++) {
        Bitu chr=vidmem[cx*2];
        Bitu col=vidmem[cx*2+1];
        Bitu font=vga.draw.font_tables[(col >> 3)&1][chr*32+line];
        Bit32u mask1=TXT_Font_Table[font>>4] & FontMask[col >> 7];
        Bit32u mask2=TXT_Font_Table[font&0xf] & FontMask[col >> 7];
        Bit32u fg=TXT_FG_Table[col&0xf];
        Bit32u bg=TXT_BG_Table[col>>4];
        *draw++=(fg&mask1) | (bg&~mask1);
        *draw++=(fg&mask2) | (bg&~mask2);
    }
    if (!vga.draw.cursor.enabled || !(vga.draw.cursor.count&0x8)) goto skip_cursor;
    font_addr = (vga.draw.cursor.address-vidstart) >> 1;
    if (font_addr>=0 && font_addr<(Bits)vga.draw.blocks) {
        if (line<vga.draw.cursor.sline) goto skip_cursor;
        if (line>vga.draw.cursor.eline) goto skip_cursor;
        draw=(Bit32u *)&TempLine[font_addr*8];
        Bit32u att=TXT_FG_Table[vga.tandy.draw_base[vga.draw.cursor.address+1]&0xf];
        *draw++=att;*draw++=att;
    }
skip_cursor:
    return TempLine;
}

我们可以看到Bit32u bg这个变量,这个就是文字的背景色了。

我们来尝试一下,我们在 我们来判断一下,Bit32u bg=TXT_BG_Table[col>>4];下面加上一句bg = 3;也就是所有的背景色都变成Cyan,我们来看看效果:

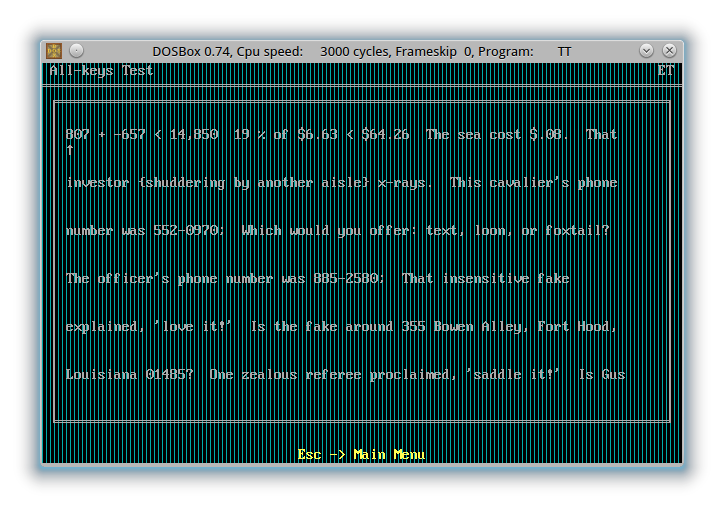

我X,肿么会这样,为什么会变成条纹状?!想了一会,想起dos字符是80x20的,像素是320x200,也即是横向是4个像素一个字符宽度。

通过打印bg出来,我们可以看到原来的亮绿色背景的bg值是168430090,二进制是1010000010100000101000001010。我们分段看一下: 1010,00001010,00001010,00001010正好是4条竖线的颜色。确实是一个bg代表4个像素竖线的颜色。

正式开工

现在我们可以开始修改配色了,我们可以通过下面这段代码来快速获取需要的背景颜色:

1
2
make_color = lambda i: int(bin(i)[2:].rjust(8, "0") * 4, 2)
assert make_color(10) == 168430090  # light green

我们可以通过增加下面的代码来替换颜色,虽然很傻,但是可以快速解决问题。

1
2
3
4
5
6
7
8
9
10
11
375a376,378
>                 if (fg == 252645135) {   // 15:white
>                     fg = 117901063;      // 7:light gray
>                 }
376a380,385
>                 if (bg == 33686018) {   // 2:green
>                     bg = 0;             // 0:black
>                 }
>                 else if (bg == 16843009) { // 10:light green
>                     bg = 101058054;        // 6:brown
>                 }

下载patch:dosbox-0.74-tt-color.patch

完整流程

下面是在Ubuntu下的完整流程:

1
2
3
4
5
6
7
8
9
# 下载dosbox源码
apt-get source dosbox
# 打补丁
cd dosbox-0.74
wget http://EverET.org/static/dosbox-0.74-tt-color.patch
patch -p0 < dosbox-0.74-tt-color.patch
# 编译
./configure --prefix=$HOME/my-dosbox
make -j4 && make install

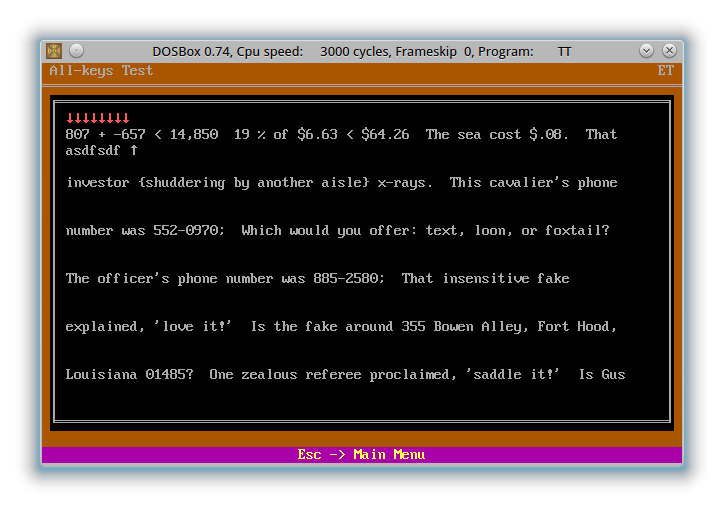

然后就在~/my-dosbox/bin下面就有修改好的dosbox了,运行TT效果如下:

是不是看上去舒服很多呢?
